一、崩坑：成因与根治方法
1. 什么是崩坑？
崩坑是指石材在使用过程中，表面局部出现颗粒状或块状的剥落现象。
2. 实际案例解析
- 案例背景：广州某工程室内干挂的米黄色大理石墙面出现崩坑与粉化。
- 成因分析：该石材源自地中海沿岸，岩体内部残留着亿万年前的海水盐分。
- 盐分激活：板材加工时接触的大量水分，重新激活了内部沉睡的盐分。
- 环境催化：广东炎热潮湿的气候（或卫生间、地下室等高湿环境）促使水分在石材微孔隙中循环，带动盐分析出。
- 应力破坏：水分蒸发与盐分结晶产生强大应力，且溶解的盐分会破坏石材的胶结结构，最终导致“泛盐”、崩坑与粉化。
3. 根治方案：毛面处理 + 表面密封处理
核心思路是有效封闭水和盐分进出石材的通道。
- 环节一：现场干燥
施工前必须通过开窗通风、空调除湿等方式，尽可能让石材处于干燥状态，这是保证处理效果的基础。
- 环节二：毛面处理（仿古面制作）
- 工具准备：可调速手抛机、仿古研磨刷、大理石仿古烧毛剂（仿古水）、滚筒、棉纱、美纹纸、云石胶及防护用品等。
- 施工步骤：
- 缝隙密封：若板材缝隙未密封，先用云石胶修补。
- 成品保护：用塑料膜和美纹纸严格保护周边区域，防止烧毛剂腐蚀。
- 贴棉纱与涂刷：将棉纱贴于石材表面，用滚筒将足量烧毛剂涂刷在棉纱上（棉纱可固定液体并保证反应效果）。
- 反应与清洗：反应约20分钟（最长1小时）至视觉最佳效果，晾干后拆除棉纱，用水枪彻底清洗并晾干。
- 机械打磨：使用手抛机加装仿古刷，清理表面杂物并打掉脆弱层，再次清洗晾干。
- 环节三：涂刷密封防护剂
使用滚筒或毛刷，将石材润色防护剂均匀足量涂刷两遍（每遍需养生4小时以上，期间严禁见水），即可有效防止复发。
二、老化（风化）：机理与防护
石材风化是指受自然环境因素侵蚀导致石材分崩离析的现象，主要分为化学风化和物理风化。
1. 化学风化因素
- 氧化反应：矿物质氧化导致石材变软、体积增大、失去光泽（如锈斑）。
- 溶解作用：水（特别是含碳酸根、硫酸根的水）溶解石灰岩等石材成分（如化学腐蚀）。
- 水化与水解：石材吸水后与水化合，体积膨胀并释放热能，导致硬度与弹性降低（如水斑）。
- 碱-硅质物膨胀：碱性物质与石材中的矿物质发生反应，导致风化（如白华）。
2. 物理风化因素
- 热能作用：昼夜温差导致的热胀冷缩，因不同矿物质膨胀系数不同而引发剥蚀。
- 水的冻融：水分在石材孔隙中结冰膨胀，导致石材崩裂。
- 生物作用：苔藓、霉菌等植物附着生长，死后形成有机酸加速老化。
- 紫外线照射：加速毛细孔内水分蒸发，加剧侵蚀物质的破坏速度。
- 粘裂作用：安装残留的胶粘剂老化松弛，导致石材内部结构松弛剥落。
3. 治理与防护
- 治理：可采用清洗、修补、加固、调色、磨抛（光面）等方法。
- 防护：根本措施是在石材安装前或处理后，选用优质防护剂进行防护，以延长使用寿命。
三、吐黄：成因与清除

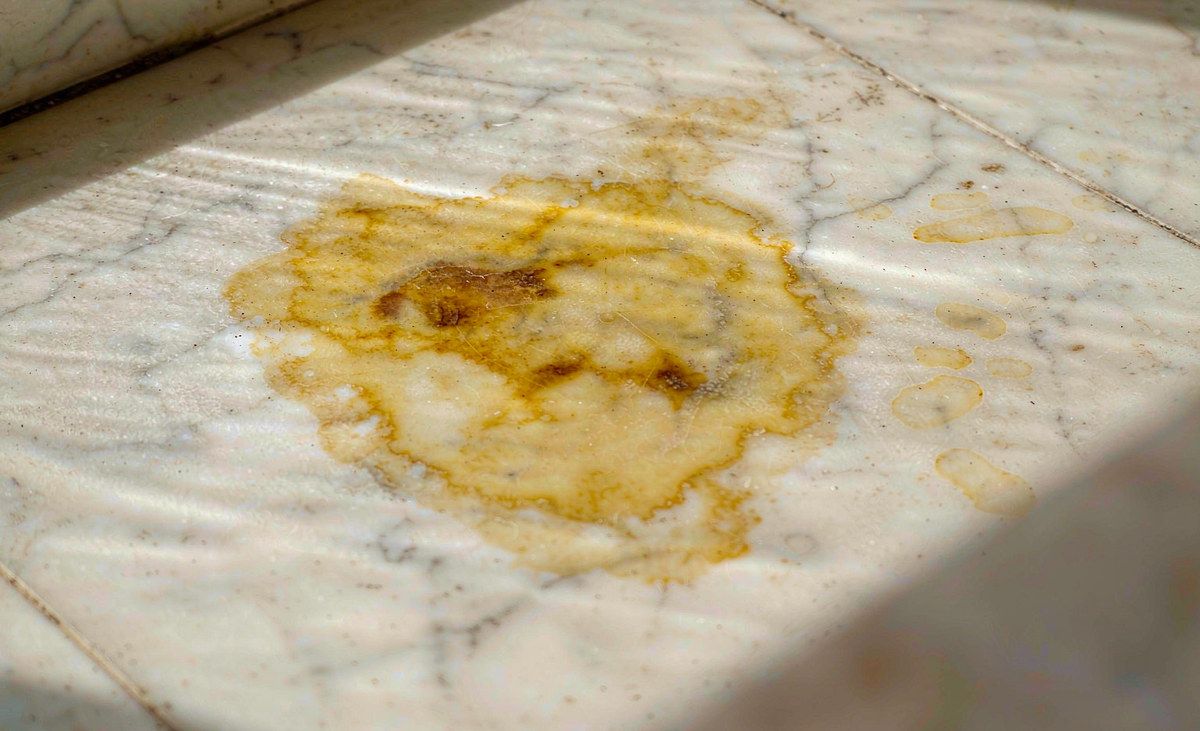

吐黄指石材表面因内部铁质析出或外部污染导致的变色现象。
1. 产生原因
- 内在因素：石材本身含铁量高（如美国白麻），与空气中的水和二氧化碳反应生成二氧化铁排出。
- 加工残留：锯割残留的铁屑未冲洗干净，长期存放生锈。
- 安装与包装：锚固钢筋生锈、草绳捆扎受潮、湿挂安装时水泥砂浆中的色素透过毛细孔析出（常见于白色系石材）。
2. 清除方法
- 物理清除：使用抛光磨料磨掉黄斑。仅适用于未安装的平板石材，费工费料。
- 化学清除：利用除锈剂（如盐酸或草酸配制）溶解铁锈，经济简便。
- 大板处理：涂除锈剂后两两对贴，覆膜密封12-24小时，清水彻底冲洗。
- 已安装平面：涂除锈剂，覆膜密封12-24小时，清水冲洗。
- 已安装立面：涂除锈剂后加贴白色卫生纸或不褪色布以增强吸附力，密封后冲洗。注意：除锈剂需控制稀释度，建议先在不显眼处做实验。
3. 预防与养护
- 施工预防：湿挂安装尽量采用低碱或白水泥；做好施工前的养护工作。
- 防护剂选择：
- 墙面：选用以低聚烷基硅氧烷为主要成分的透气性养护剂，不影响墙体连接且耐潮。
- 地面：选用以压克力树脂为主要成分的养护剂或防污剂。
石材污染的清洗只是“亡羊补牢”，做好前期的防护与日常养护，才是杜绝病变的根本保证。
需要我帮你整理一份各问题的快速排查对照表吗？方便现场快速定位问题并匹配处理方案。
沪公网安备 31011202004740号 | 石材崩坑、老化（风化）、吐黄！如何解决|石材病症|上海石材翻新公司
