- 联系我们
- 电 话：4000020720
- 手 机：13127687426
- 邮 箱：shicai8@139.com
- 联系人：杨先生
金碧辉煌石材病症及翻新易发症状
金碧辉煌石材是容易发生石材病症的品种。
从物理性能看
莎安娜与金碧辉煌物理性能比对表
物理性能莎安娜金碧辉煌
体积密度(g/cm3)2.72.53
吸水率(%)0.191.19
压缩强度(MPa)10972
弯曲强度(HSD)129.4
肖氏硬度(HSD)6046
在实际应用中莎安娜石材与金碧辉煌石材进行比较，莎安娜石材出现病症的几率远远少于金碧辉煌石材，这一点通过它们物理性能的比较就可以显而易见的发现。
从纹理结构看
金碧辉煌石材节理纹丰富，贯穿纹较多，石材表面微孔较多。
地面石材在湿法铺装施工时如果防护失败，水泥中溶于水的盐碱物质就会延节理纹随水的上升达到石材内部及表面。石材容易发生返碱病症。
由于石材表面微孔较多这些孔洞中也容易存留尘土及污染物，影响石材的装饰性。
金碧辉煌石材返碱病症的主要表现有
1、表面局部或大部分起白霜
石材表面会形成白霜状白色粉末物质，这一现象初期及时清洗可以将白霜擦净且不影响石材表面光泽度。这种白霜擦净后几天仍然会产生。如果白霜在石材表面停滞时间较长或多次擦净石材的光泽度就会受到影响，造成石材表面局部失光当失光现象较轻时使用结晶护理可以使石材表面光泽恢复，但失光现象严重时，结晶护理不能使石材表面光泽恢复，只能通过研磨翻新技术使石材表面光泽恢复。
2、石材表面局部不均匀的翘起爆裂
——病症初期石材表面在侧光是会产生晶莹的亮点，这是由于石材表面晶亮表层翘起，在光照下反光折射而成，用手触摸会有档手的感觉。
——病症中期石材表层翘起面积加大，深度加深，成块脱落，在翘起较重的部位，用锐物撬开石材会发现下面存在一些白色粉状物质，将这些物质收集起来进行酸碱度测试，PH值显示为14，证明这些白色物质为强碱物质。
——病症后期石材表皮剥落后形成坑洞，在日常使用中这些坑洞会留存污物，成为黑色坑洞。如果坑洞连成片状，则石材失去装饰效果。
石材病症的治理
病症初期、中期均可以通过现有技术进行综合治理，使石材恢复原有装饰效果。
病症后期如果黑洞较少也是可以进行修复治理的。
如果黑洞连接成片并且粉化，现有技术不能进行修复，则只能更换石材来解决。
四、石材病症中后期修复方法
石材表面修复技术的特点：
1. 经济性优越
石材更换的价格较贵，根据石材品种不同，石材更换价格可达三四百元，而石材修复的价格只及时才更换价格的百分之二十，经济性良好。
2. 装饰效果相同
经过修复的石材表面装饰效果可以达到新铺石材的效果，同时感官效果良好。
3. 施工效果的质量保证，
由于修复过程中采用了预防技术，预防石材病变再次发生，其防治率可达95%以上。
五、石材修复施工执行标准
1、石材研磨施工执行：
DB11/T512—2007《建筑装饰工程石材应用技术规程》地面石材整体研磨施工
2、石材防护施工执行：
DB11/T512—2007《建筑装饰工程石材应用技术规程》石材防护施工
3、石材清洗施工执行：
DB11/T512—2007《建筑装饰工程石材应用技术规程》石材清洗施工

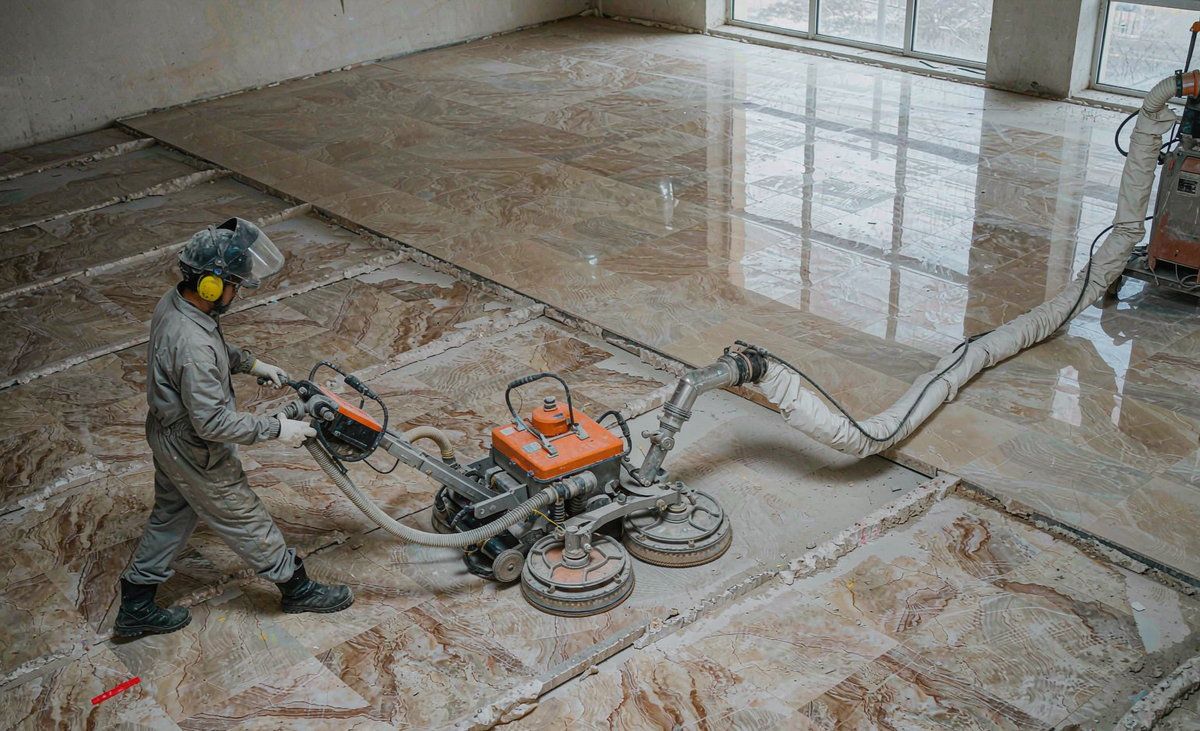

六、修复施工方案：
1. 使用尘推将石材表面灰尘清理干净。
2. 使用保护材料对施工区域成品进行保护，防止施工过程对成品造成污染。
3. 涂刷石材表面防护剂。
4. 使用石材专用研磨机加50#石材专用研磨片将石材表面翘起表层研磨掉，使石材表面孔洞开放，孔洞中的碱性物质暴露出来。
5. 使用综合治理剂清洗石材，使石材孔洞中及石材内部的碱性物质清洗干净。
6. 使用清水清洗石材表面。
7. 石材表面干燥后涂刷石材防护剂。
8. 使用150#磨片进行研磨施工，对石材进行粗磨并清洗石材表面。
9. 石材表面干燥后涂刷石材防护剂。石材防护剂的涂刷不仅要均匀而且应加大用量。保证石材防护剂渗入石材内部。
10. 石材防护剂起效后，根据石材表面花型颜色使用云石胶进行调色，将调制好的
云石胶修补石材表面孔洞。
11. 使用研磨机分别加150＃磨料进行打磨，目的是将石材表面多余修补胶研磨掉。
12. 涂刷石材防护剂。
13. 检查石材表面修复情况，是否有孔洞，如有必要应进行修复。
14. 使用研磨机加300＃磨料进行研磨施工。
15. 涂刷石材防护剂。
16. 使用研磨机加500＃磨料进行研磨施工。
17. 使用研磨机分别用1000＃、2000＃磨料进行研磨施工，目的是使石材表面初步上光。
18. 抛光：使用6000＃磨料使石材表面达到彻底出光。
19. 结晶护理：结晶护理是石材日常使用过程中的保养护理方法。新抛光后的石材，表面光亮，无划痕，直接进行结晶护理，结晶护理可以使石材表面亮度增加，延长使用周期。
20. 清洁施工现场。
修复工艺重点
1. 起皮处的研磨处理
需要修复处的石材表面必须经过研磨处理，因为石材表面起皮的程度不一样，研磨的主要作用是将不同程度起皮的表面进行统一处理。
2. 污染处的清洗
石材表面破损较深的部位或孔洞内的污渍必须全部清除干净。
3. 修补胶的选择
修补胶的选择是非常重要的环节，修补胶必须具有较高的强度及较高的亮度，同时要求其固化收缩性要小、固化时间相对较短。市场上可选择的石材表面修补胶有：环氧树脂胶、不饱和树脂胶、光固化胶。
4. 修补胶的调色
修补胶的颜色应根据石材表面的色块来调制，如果石材表面需修补的部位较少，修补胶的颜色可以选择石材表面色块较少或色块较多颜色来调制，如果石材表面需修补的部位较多，修补胶的颜色应当选择石材表面色块较多的来调制。
七、施工中的质量控制
整个修复过程有十九道工序，如何将每一道工序做的完美，并为下一工序打下好的基础是非常重要的。因此，科学的、合理的、可控的技术要求、详尽的规范及每一个工序的技术参数是非常重要的。
六．我们把整体研磨过程分为五个阶段
第一阶段:现场保护
具体要求：1. 对于研磨工作面的四周立面，使用保护材料进行保护。
2. 保护材料应粘贴牢固。
3. 保护应严密、细致。
第二阶段: 粗磨、补胶阶段
具体要求：1. 检查石材板面，接缝是否有漏补现象，发现后应及时修整。
2．检查表面是否有划痕，发生后应及时修整。
3．使用水平尺检查板面平整度。
4．直身观察胶与石材颜色，不能有明显色差。
第三阶段: 涂刷防护剂及表面修补
具体要求：1. 石材防护剂的涂刷必须均匀且量大。
2. 修补胶颜色应与石材表面颜色协调一致。
3. 必要时应根据石材表面颜色对修补胶颜色进行微调。
4. 检查石材表面修补胶情况必要时修补。
第四阶段:中磨、抛光
具体要求：1. 检查表面及接缝处无漏补胶处。
2. 表面无划痕。
3. 抛光后石材表面光泽不低于50℃。
第五阶段: 结晶护理
具体要求：1. 结晶后的石材表面亮度不低于85℃。
2. 表面无划痕。
3. 石材表面颜色不发生改变，无污染。
4. 有结晶膜观感。
严把这四个阶段的质量，是最终产品质量的保证。只有各个点的质量控制到位，才能保证整个面的质量完成好。
石材修复质量承诺
一、修复后的石材表面无孔洞。
二、修复后的石材表面无明显修补痕迹。
三、修复后的石材质保期五年（应配合石材日常结晶护理保养）。
四、结晶后的石材表面平均亮度不低于85℃。
通过实际施工我们发现，石材表面破损的修复技术是石材应用护理的重要工作内容，在实际施工中首先分析石材破损的原因，选择修复材料，确定施工工艺，修补胶颜色的调制也非常重要，只有从细致入手，严抓落实才能保证施工效果。
沪公网安备 31011202004740号 | 金碧辉煌石材病症及翻新易发症状|养护常识|上海石材翻新公司
